รายละเอียดสินค้า:
|
| น้ําหนัก (kg): | 600 | ขนาดเส้นกาว: | 9m*1.6m*1.8m |
|---|---|---|---|
| ขนาดเครื่องสแต็คอัตโนมัติ: | 3m*2.5m*1.5m | ความถี่: | 50เฮิร์ต |
| พลังงานทั้งหมด: | 25KW | ความกว้างของขดลวดอลูมิเนียม: | 300-600มม |
| ความแม่นยำในการแก้ไข: | ±0.5มม | ความเร็วมอเตอร์: | 115 รอบต่อนาที /นาที |
| โหมดขับเคลื่อน: | มอเตอร์ซิงโครนัส | สภาพ: | ใหม่ |
| เน้น: | เครื่องสับซ้อนสับซ้อนอัตโนมัติ,เครื่องเล็บสต็อปแบบปิดเต็ม |
||
ประกอบการ

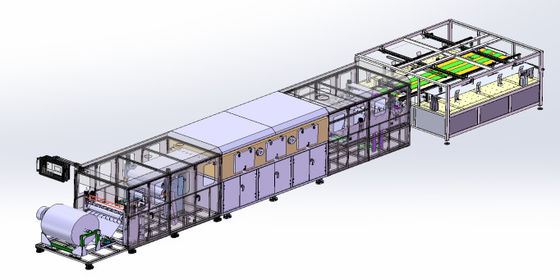

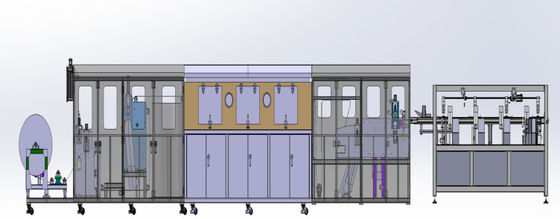

ลายผังทั่วไปของสายผูก A600

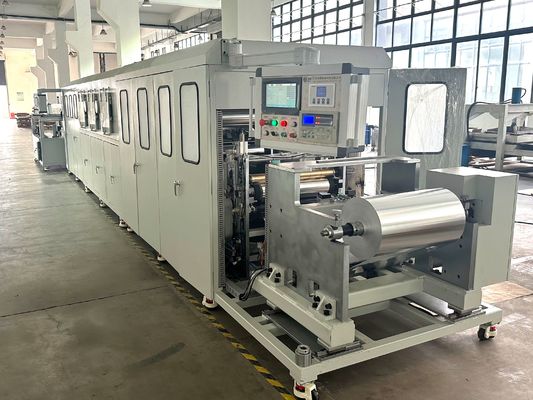

อุปกรณ์นี้เป็นอุปกรณ์พิเศษที่ใช้เป็นหลักในการเคลือบ, ตัด, และสต็อปเนื้อผักผึ้งอัลลูมิเนียม. มันสามารถเคลือบ, แห้ง, และตัดแผ่นอัลลูมิเนียมเป็นความยาวที่กําหนดไว้.
a. คําอธิบายกระบวนการ:
ตามความต้องการ, สายม้วนอลูมิเนียมที่ต้องการถูกปลดและเคลือบด้วยยาแน่นพิเศษสําหรับแกนผึ้งอัลลูมิเนียมสําหรับการพิมพ์ gravure.มันถูกเจาะและผ่อนคลายตามความต้องการของกระบวนการ, แล้วตัดและต้อนไว้ในระยะยาวที่ถูกกําหนดไว้
b. คุณสมบัติของอุปกรณ์
เครื่องเคลือบผงผึ้งจากอลูมิเนียมที่ออกแบบและผลิตโดยบริษัทของเรามีลักษณะหลักดังนี้
1) การควบคุมความตึงเครียดคงที่อัตโนมัติสําหรับความตึงเครียดโค้ลปลด;
2) รอลเลอร์พลอยสามารถปรับฟังก์ชันการร่วมกันของสายการผลิตโดยอัตโนมัติ;
3) หลังการติด, มันสามารถแห้งโดยอัตโนมัติ; การควบคุมอุณหภูมิที่แม่นยําในเตาอบ
4) วัสดุเคลือบสามารถเจาะรูโดยอัตโนมัติ
5) การทดสอบแผ่นเดียวสามารถวัดระยะห่างของแผ่นและคํานวณความชันของแผ่นที่ติดต่อสําหรับรุ่นต่างๆ ของม้วนแผ่นหลังการเคลือบ
6) หลังการเล็บ, การตัดความยาวคงที่อัตโนมัติและแม่นยําสามารถบรรลุตําแหน่งของแผ่นอลูมิเนียมใกล้ปลายหลังจากการเล็บ

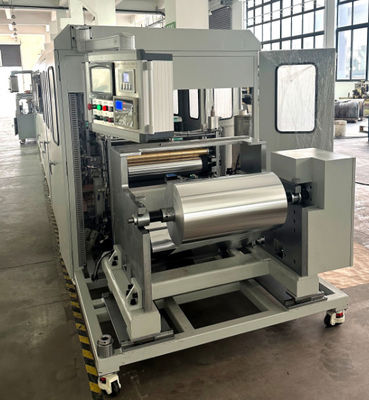

A.หน่วยบรรทุกและติด
หน่วยนี้รวมถึงฟังก์ชัน เช่น การให้อาหารแผ่นอัลลูมิเนียม, การดึงแผ่นอัลลูมิเนียม, ช่องเจาะแผ่นอัลลูมิเนียม, การชะแนนแผ่นอัลลูมิเนียม, การร่วมกันของแผ่นอัลลูมิเนียม, และการเล็บแผ่นอัลลูมิเนียม.
ปริมาตรรายละเอียดของระบบแก้ไข
| การแก้ไขสัญลักษณ์ | ตัวเลือก A | ตัวเลือกB | ตัวเลือกC |
| ความแม่นยําของการแก้ไข | ±0.5 มม. | ±0.5 มม. | ±0.3mm |
| ความเร็วของเครื่องยนต์ | 115 rpm/ นาที | 115 rpm/ นาที | 350 rpm/ นาที |
| ความแรงผลักดันของเครื่องขับเคลื่อน | 100 กิโลกรัม | 100 กิโลกรัม | 100 กิโลกรัม |
| ความหน่วงของกลไกการดําเนินการ | 1T | 1T | 1T |
| ระบบการดําเนินการ | 140 มม. | 140 มม. | 140 มม. |
| ความเร็วของกลไกการดําเนินการ |
10 ± 10% mm/นาที |
10 ± 10% mm/นาที |
1mm/s-75mm/s ปรับได้ |
| โหมดขับขี่ | เครื่องยนต์ซินโครน | เครื่องยนต์ซินโครน | เซอร์โว |
B.หน่วยเล็บอัตโนมัติ
อุปกรณ์การเพิ่มกาวอัตโนมัติประกอบด้วยถังผสม, โซน ultrasonic, เครื่องผสมมอเตอร์ปนูเมติก, และกล่องเครื่องยนต์หลัก (กล่องเครื่องยนต์หลักประกอบด้วยสามส่วน: ด้านบน, กลาง,และส่วนล่าง, ส่วนบนคือถังสารละลายระดับสูงของถัง ส่วนกลางคือกล่องควบคุมไฟฟ้าหลักและอินเตอร์เฟซการทํางานของมนุษย์กับเครื่องจักรและส่วนล่างคือปั๊มเพนูเมติก แดแอฟรากัม)
C.หน่วยอุโมงค์แบบอุณหภูมิคงที่
จํานวนจุดควบคุมอุณหภูมิ: 4
อุณหภูมิการทํางาน: 0 ~ 120 ° C (อุณหภูมิเตาอบสูงสุด 150 ° C)
การป้องกันสัญญาณเตือนในการอุ่นเกิน, การตัดต่อ, การอ้วน, เป็นต้น
พลังงานทําความร้อน: 20KW
ความแม่นยําในการควบคุมอุณหภูมิ 3-5 °C
D.หน่วยตัดเย็น

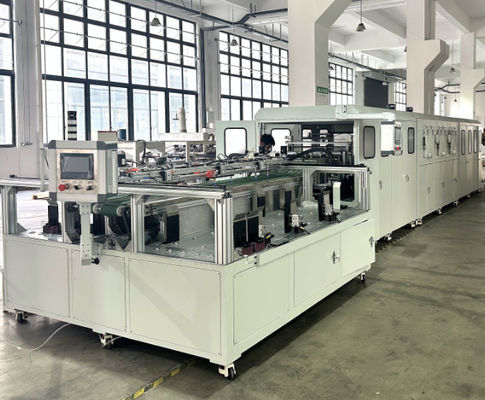

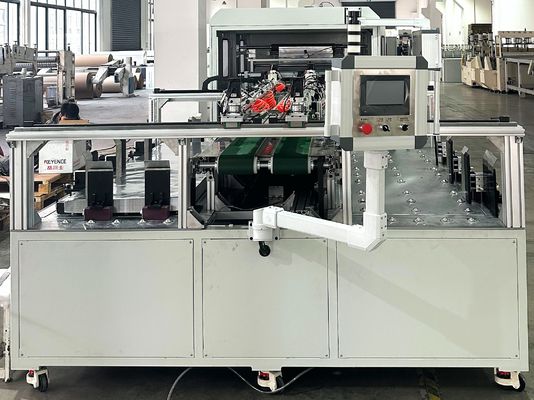

E.เครื่องเลเมนต์อัตโนมัติแบบเต็มแบบสองสถานที่
1) เหมาะสําหรับความกว้างของแผ่นอลูมิเนียม: 580-600 มม.
2) ความยาวการสับ: 900-1800 มม.
3) ความเร็วสูงสุด: 25PCS / นาที (คํานวณโดยใช้แผ่นอลูมิเนียมยาว 1700 มม.)
4) ความสูงสูงสุดในการวางค้อน: 200 มิลลิเมตร
5) เมื่อจํานวนแผ่นข้างเดียวถึงจํานวนที่กําหนดแล้ว แนวทางจะเปลี่ยนโดยอัตโนมัติ
6) ตําแหน่งของถ้วยดูดสามารถปรับในทิศทางด้านหน้า, หลัง, ซ้าย, และขวา
7) อุปกรณ์มีสกรูขาที่สามารถปรับได้ในแนวราบ
8) ความสูงของประตูอาหารสามารถปรับ: 1050-1150mm
9) ความสูงของรถเข็น: 700 มม.
F.รายการอุปกรณ์
| ไม่ | ชื่อ | จํานวน | UNIT | ผู้ผลิต | |
| 1 | ระบบยืดแผ่นอลูมิเนียม | 1 | SET | BEECORE | |
| 2 | ระบบเจาะแผ่นอลูมิเนียม | 1 | SET | BEECORE | |
| 3 | ระบบเคลือบแผ่นอลูมิเนียม | 1 | SET | BEECORE | |
| 4 | ระบบแห้ง | 1 | SET | BEECORE | |
| 5 | ระบบพัฟเฟอร์จากแผ่นอลูมิเนียม | 1 | SET | BEECORE | |
| 6 | ระบบตัดแผ่นอลูมิเนียม | 1 | SET | BEECORE | |
| 7 | ระบบควบคุม | 1 | SET | BEECORE |
รายการของอุปกรณ์เสริมหลัก:
| ไม่ | ชื่อ | จํานวน | UNIT | Mผู้ผลิต | |
| 1 | กรอบ | 1 | SET | BEECORE | |
| 2 | โฟน | 1 | SET | BEECORE | |
| 3 | หมุนกลม | 39 | SET | คู่มือ | |
| 4 | อะไหล่เครื่อง | SET | ก-คู่มือ |
